Satélites en órbita polar
Los
satélites meteorológicos de órbita polar son explotados por los EE.UU. (NOAA,
QuikSCAT), Rusia (Meteor) y China (FY-1). Con un solo satélite se obtiene la
cobertura global.
NOAA son satélites americanos de orbita polar. Son
poseídos y funcionados por la National Oceanic and Atmospheric Administration
(NOAA).Satélites NOAA 14 y NOAA 15, lanzado respectivamente de mayo el 29 de
1994 y de mayo el 13 de 1998, vuelan a una altitud de 850 kilómetros, en una
órbita inclinada con 99 grados comparados al plan ecuatorial. Cada órbita
completa alrededor de la tierra toma 102 minutos, 14 órbitas se alcanza por
día. Estas órbitas son sol-síncronas, es decir las cruces del satélite a cierta
punta siempre en la misma época del día. Los 2 satélites son fuera de fase; una
misma área se vuela encima por lo menos 4 veces por día con un intervalo de
aproximadamente 6 horas.NOAA estan equipado con un radiómetro (Advanced Very
High Resolution Radiometer) que permita un muy de alta resolución (1.1
kilómetros a la vertical del satélite). Este instrumento explora una andana de
3000 kilómetros de ancho.
QuikSCA Tes un satélite americano de orbita polar.
Es poseído y funcionado por la NASA.Satélite QuikSCAT, lanzado de junio el 19
de 1999, vuela a una altitud de 850 kilómetros, en una órbita inclinada con
98.6 grados comparados al plan ecuatorial. Cada órbita completa alrededor de la
tierra toma 102 minutos. 14 órbitas se alcanza por día en pasos ascendentes y
desciendentes Estas órbitas son sol-síncronas, es decir las cruces del satélite
a cierta punta siempre en la misma época del día. QuikSCAT esta equipado con un
scatterometer. Un scatterometer es un radar de alta frecuencia de la microonda
(de 13.4 gigahertz) diseñado específicamente para medir la velocidad y la
dirección del viento próximas a la superficie del océano.
Mientras
que el viento sopla concluído el océano, la superficie es puesta áspera por la
generación de las ondas capilares de la escala del centímetro. Éstos modifican
las características de la señal reflejadas por la superficie del océano.El
instrumento recoge datos en una venda continuo, 1800 kilométros de ancho,
haciendo aproximadamente 400.000 medidas y cubriendo 90% de la superficie de la
tierra en un día. La resolución es 25 kilómetros.Las medidas no son paradas por
las nubes. Sin embargo, la medida es disturbada por todo el fenómeno que
destruya las ondas capilares: la lluvia, los vientos muy débiles o los vientos
fuertes (más arriba de 20 m/s). Entre 3 m/s y 20 m/s, la exactitud en la
intensidad del viento es 2 m/s y la exactitud en la dirección es 20 grados.

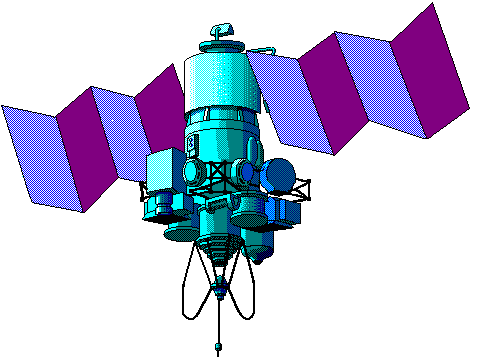

Meteor-3 es un
satélite ruso de orbita polar cuyo operador es SRC
PLANETA. La altitud del satélite es cerca de 1200.
FY-1
|
|
FY-1
son satélites chinos de orbita polar. El operador es el centro meteorológico
nacional de los satélites (NSMC). Vuelan a una altitud de 870
kilómetros. Cada órbita completa alrededor de la tierra toma 100 minutos, 14
órbitas se alcanza por día. Estas órbitas son sol-síncronas, es decir las
cruces del satélite a cierta punta siempre en la misma época del día. FY-1
estan equipado con un radiómetro MVISR (Multichannel Visible and IR Scan
Radiometer).Este instrumento explora una andana de 3000 kilómetros de ancho.
Satélites geoestacionarios
Los satélites meteorológicos
geoestacionarios son explotados por EUMETSAT (Meteosat),
EE.UU. (GOES), Japón (GMS),
China (FY-2B), Rusia (GOMS)
y la India (INSAT).Orbitan en el plano ecuatorial de la
tierra, a una altura de 38.500 km. A esta altura, su período orbital iguala al
de rotación de la tierra, de manera que el satélite aparece estacionario sobre
un punto del ecuador. Para conseguir a cobertura global usted necesita una red
de 5-6 satélites. Sin embargo, estos satélites no pueden ver los Polos.
Meteosat
Meteosat son los satélites
geoestacionarios Europaos cuyo operador es EUMETSAT. La altitud
de los satélites es cerca de 35800 kilómetros. El punto fijo a la vertical del
satélite está en el ecuador. Meteosat ve siempre la misma porción del globo
(42% de la superficie de la tierra).
Meteosat 7 está situado en el meridiano de Greenwich incluído Europa y Africa.
Meteosat 5 está situado en 63° al este incluído el Océano Índico.
|
|
Meteosat está equipado con un radiómetro. El
radiómetro explora la tierra línea por línea; cada línea consiste en una
serie de elementos de imagen o de pixeles. Para cada pixel el radiómetro mide
la energía radiada de las diversas gamas espectrales. Esta medida digital se
cifra y se transmite a la estación de tierra para procesada antes de ser
entregada a la comunidad para su utilización.El radiómetro es un instrumento
de 3 canales: el canal visible es 0.45-1.00 µm, el canal infrarrojo es
10.5-12.5 µm y el canal vapor de agua es 5.7-7.1 µm .Las imágenes se toman a
cada 30 minutos. El canal visible explora 5000 líneas, cada línea que
consiste en 5000 pixeles; los canales infrarrojos exploran 2500 líneas, cada
línea que consiste en 2500 pixeles. Esto equivale a una resolución de 2,5 kilómetros
y de 5 kilómetros, respectivamente, en la punta del subsatélite. Debido a la
curvatura de la tierra que esta resolución disminuye hacia los bordes
externos de la imagen (e.g. aproximadamente 4,5 kilómetros en el canal
visible incluido Europa). |
GOES
GOES (Geostationary Operational
Environmental Satélites) son los satélites geoestacionarios americanos. Son
poseídos y funcionados por la National Oceanic and Atmospheric Administration (NOAA).
La altitud de los satélites es cerca de 35800 kilómetros. El punto fijo a la
vertical del satélite está en el ecuador. Cada satélite ve siempre la misma
porción del globo (42% de la superficie de la tierra). GOES-E está situado en 75° al oeste incluído
Sudamérica. GOES-W está situado en 135° al oeste incluído el Océano Pacífico.
|
Las
imágenes del globo se toman a cada 30 minutos. Las imágenes de los Estados
Unidos se toman a cada 15 minutos. Es posible explorar área terrestres con
intervalos más frecuentes (por ejemplo cinco minutos, incluso un minuto) para
la ayuda a los programas del alarmar de NOAA. GOES está equipado con un
radiómetro. |
El
radiómetro explora la tierra línea por línea; cada línea consiste en una
serie de elementos de imagen o de pixeles. Para cada pixel el radiómetro mide
la energía radiada de las diversas gamas espectrales. GOES Imager es un
dispositivo de 5 canales: el canal visible es 0,55-0,75 µm, los canales infrarrojo
son 3.8-4.0 µm, 10.2-11.2 µm, 11.5-12.5 µm y el canal vapor de agua es
6.5-7.0 µm. En el canal visible, la resolución es 1 kilómetro. En los canales
infrarrojo, la resolución es 4 kilómetros. En el canal vapor de agua, la
resolución es 8 kilómetros. Esta medida digital se cifra y se transmite a la
estación de tierra para procesarla antes de ser entregada a la comunidad para
su utilización. Los datos son distribuidos por el National Environmental
Satellite and Information Service (NESDIS) a una
variedad de utilizadores |
|
|
GMS
está equipado con un VISSR (Visible and Infrared Spin Scan Radiometer). El
radiómetro explora la tierra línea por línea; cada línea consiste en una
serie de elementos de imagen o de pixeles. Para cada pixel el radiómetro mide
la energía radiada de las diversas gamas espectrales. Esta medida digital se
cifra y se transmite a la estación de tierra para procesada antes de ser
entregada a la comunidad para su utilización. VISSR
es un instrumento de 3 canales: el canal visible es 0,55-1,05 µm, el canal
infrarrojo es 10,5-12,5 µm y el canal vapor de agua es 6,2-7,6 µm . En el
canal visible, la resolución es 1.25 kilómetros. En los canales infrarrojo y
vapor de agua, la resolución es 5 kilómetros. |
FY-2B
FY-2B
es un satélite geoestacionario chino cuyo operador es el centro meteorológico
nacional de los satélites (NSMC). El satélite fue lanzado de junio el
25 de 2000. La primera imagen fue recibida de julio el 6 de 2000.La altitud del
satélite es cerca de 35800 kilómetros. El punto fijo a la vertical del satélite
está en el ecuador en 105° al este. Meteosat ve siempre la misma porción del
globo (42% de la superficie de la tierra).
|
FY-2B
está equipado con un VISSR (Visible and Infrared Spin Scan Radiometer). El
radiómetro explora la tierra línea por línea; cada línea consiste en una
serie de elementos de imagen o de pixeles. Para cada pixel el radiómetro mide
la energía radiada de las diversas gamas espectrales. Esta medida digital se
cifra y se transmite a la estación de tierra para procesada antes de ser
entregada a la comunidad para su utilización. VISSR
es un instrumento de 3 canales: el canal visible es 0,55-1,05 µm, el canal
infrarrojo es 10,5-12,5 µm y el canal vapor de agua es 6,2-7,6 µm . En el
canal visible, la resolución es 1.25 kilómetros. En los canales infrarrojo y
vapor de agua, la resolución es 5 kilómetros. |
|
GOMS
|
|
GOMS
(Geostationary Operational Meteorological Satellite) es un satélite
geoestacionario ruso cuyo operador es SRC PLANETA. El
satélite fue lanzado de octubre el 31 de 1994.
La
altitud del satélite es cerca de 35800 kilómetros. El punto fijo a la vertical
del satélite está en el ecuador en 76°50' al este. GOMS ve siempre la misma
porción del globo (42% de la superficie de la tierra). GOMS está equipado con
un radiómetro STR. El radiómetro explora la tierra línea por línea; cada línea
consiste en una serie de elementos de imagen o de pixeles. Para cada pixel el
radiómetro mide la energía radiada de las diversas gamas espectrales. Esta
medida digital se cifra y se transmite a la estación de tierra para procesada antes
de ser entregada a la comunidad para su utilización.STR es un instrumento de 3
canales: el canal visible es 0,46-0,7 µm, el canal infrarrojo es 10,5-12,5 µm y
el canal vapor de agua es 6,0-7,0 µm . En el canal visible, la resolución es
1.25 kilómetros. En los canales infrarrojo y vapor de agua, la resolución es
6,25 kilómetros.

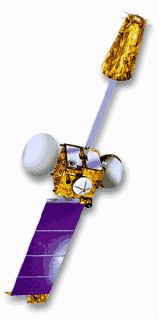

INSAT-2E
|
|
INSAT-2E
está equipado con un VISSR (Visible and Infrared Spin Scan Radiometer). El
radiómetro explora la tierra línea por línea; cada línea consiste en una
serie de elementos de imagen o de pixeles. Para cada pixel el radiómetro mide
la energía radiada de las diversas gamas espectrales. Esta medida digital se
cifra y se transmite a la estación de tierra para procesada antes de ser
entregada a la comunidad para su utilización.INSAT-2E es un satélite
geoestacionario indio. La altitud del satélite es cerca de 35800
kilómetros. El punto fijo a la vertical del satélite está en el ecuador en
74° al este. INSAT-2E ve siempre la misma porción del globo (42% de la
superficie de la tierra).VISSR es un instrumento de 3 canales: el canal
visible es 0,47-0,7 µm, el canal infrarrojo es 10,5-12,5 µm y el canal vapor
de agua es 5,7-7,1 µm . En el canal visible, la resolución es 2 kilómetros.
En los canales infrarrojo y vapor de agua, la resolución es 8 kilómetros. |
CANAL
Los
operadores basados en los satélites del número del Ch # de canal ponen un
sistema de numeración en las frecuencias que su satélite transmite abajo a la
tierra. Sin embargo, no hay estándar mundial en cómo dar números a las
frecuencias, así cada operador basado en los satélites inventa su propio
sistema de numeración propietary. En ciertas áreas, como en Norteamérica, un
sistema de numeración unificado está en uso. También, un operador basado en
los satélites utilizará siempre el sistema de numeración idéntico para todos
los satélites en su número de canal de fleet.A es útil en casos cuando
solamente se reciben los satélites idénticos, y los receptores basados en los
satélites se pueden modificar para requisitos particulares apenas para las
frecuencias en uso. En tales casos no es necesario saber que las frecuencias
exactas y la restricción al número de canal harán vida más fácil. Cuando el
cambiar entre diversos satélites es necesario, se pierde esta ventaja y las
frecuencias reales como enviados abajo por el satélite son needed.Note: Un
número de canal como " 40 " pudo representar cierta frecuencia del
downlink en un satélite, una diversa frecuencia en otro satélite, y otra
frecuencia en inmóvil otro satélite. Los números de canal son únicos a cada
operador basado en los satélites. |
|
|
Freq.
La frecuencia de GHz Downlink en frecuencia real de GHz (Giga Hertz) el satélite emite la TV, la radio y datos
abajo para conectar a tierra, por lo tanto la " frecuencia de la
Down"-conexión, en comparación con " la Up"-conexión usada
frecuencia esas señales hasta el satélite en primer place.There es dos bandas
de frecuencia principales en uso: el C-Band con frecuencias del downlink en
el rango de 3 y 4 GHz, y el Ku-Band con frecuencias en los 10, 11 y 12 GHz
range.1 GHz = 1000 megaciclo = 1000000 kHz = 1000000000 hertzios. Hertzio =
Hertz.Example: 3,456 GHz = 3456 Megaciclos |
|
La polarización de Pol
una
frecuencia se puede utilizar dos veces usando dos polarizaciones de
oposición, de modo que las dos señales en las dos frecuencias idénticas no se
estén afectando. **time-out** éste ayudar para virtual doble real número
canal que poder ser transmitted.One manera transmitir uno señal ser en linear
polarización, otro manera por rotar polarización. Para el último, imagine la
señal de ser transmitido como un screw.Therefore, hay dos la polarización
modes:"H " = horizontal, y " V " = vertical, para signals"R
polarizado linear " = mano derecha, y " L " = izquierdo, para
rotating/turning signalsNote: **time-out** en E.E.U.U. a veces expresión
" invertir polaridad " ser en useOften, rotar señal ser utilizar en
C-Band, y linear señal en Ku-Band, pero allí ser ninguno regla éste. Sobre
todo - pero no siempre - las frecuencias iguales en diversas polarizaciones
un poco se compensan nominal el uno al otro para reducir al mínimo cualquier
influencies restante. |
|
|
QUE
ES " CANAL "? Acanale el nombre
conocido del canal de la televisión, de la radio o del canal como se sabe al
public.If disponible, conexión de los datos va a SatcoDX's poseen la
descripción del canal, que contiene la información adicional sobre este
canal. En que el caso, nombre del canal está escrito en 8-letters-format, que
es también el formato pues aparece en la visualización de receptores usando
la función de programación automática de SatcoDX. |
|
|
Cuál es " cobertura
"? La viga de la cobertura de la antena del satélite de la cobertura que
algunos satélites emiten
su feria del programa para conectar a tierra con una antena que se señale a
la tierra entera, de que de la transmisión es la pieza que es " visible
" de ese satélite. Tales antenas de la transmisión se llaman "
global".It la mayoría de los casos él las marcas más sentido para un
operador basado en los satélites de concentrar señales a cierta área en la
tierra, principalmente esa parte de la tierra donde están los recipientes
previstos de la TV, de la radio o de los canales de los datos en el país. Fi,
si la audiencia de blanco no está en el país en las naves, tiene más sentido
de señalar una antena de la transmisión a las masas de la pista de la tierra,
que a los satélites de oceans.Most tenga más de una antena a bordo. Es por lo
tanto importante saber qué frecuencias están conectadas a las cuales la
antena de la transmisión para saber en qué partes de la tierra señalan puede
ser received.For más de los satélites, SatcoDX han trazado las áreas de la
cobertura hacia en donde esas antenas están emitiendo. En el centro de esas
áreas de la cobertura la recepción es posible con antenas más pequeñas que en
los bordes de las áreas de la cobertura. Las áreas exteriores de la
cobertura, recepción siguen siendo probablemente posibles, con áreas más
avanzadas de la cobertura de equipment.All se han dado un " código de la
cobertura " en 8-letter-format. Las primeras tres cartas indican a
operador basado en los satélites, las tres cartas siguientes indican el tipo
o la versión del satélite sí mismo, y las dos cartas pasadas hacen una
definición de código individual de la cobertura de la cobertura area.This
8-letter-format de la antena, o las partes justas de ella, como solamente el
operador basado en los satélites, o el tipo basado en los satélites, se están
visualizando con los receptores usando la función de programación automática
de SatcoDX. |
|
|
Cuál
es " cripta "? Los canales cifrados modo del cifrado de la
cripta son deliberadamente revueltos, de modo que un dispositivo especial del
desciframiento sea necesario mirar - o escuchar - a la programación. En
tecnología analogica, cifrar un canal de la televisión es hecha sobre todo
poniendo las líneas video en transmisiones diversas de un order.Digital se
puede cifrar en una opción amplia de maneras. Generalmente, una tarjeta
especial (similar a una tarjeta de crédito) tiene que ser insertada en
receptor basado en los satélites. **time-out** este tarjeta contener código
para desencriptar signal.Those tarjeta ser solamente disponible programador,
en la mayoría caso en uno precio (pagar-cTv), en alguno caso en ninguno coste
cierto ciudadano only.enc. = cifrar, o encodedHere uno lista abreviatura para
cifrado methods:4:2:2 – 422 Betacrypt – BCRT CLI - CLI_ Coatec – CTEC
Conax – CONX Cryptoworks –
CRYW Cryptoworks & Viaccess –
CWVA DMV - DMV_ Eurocrypt M – EURM Eurocrypt M/S2 - EMS2 Eurocrypt S2 - EUS2 IRDETO – IRDT IRDETO & Mediaguard – IRMG
IRDETO & Nagravision – IRNV
IRDETO & Videoguard – IRVG
Leitch – LEIT Matsushita –
MATS MDE-2 - MDE2 MDS - MDS_ Mediaguard – MGRD
Mediaguard & Viaccess – MGVA
Mediaguard&Cryptoworks – MGCW
Nagravision – NAGV NDC -
NDC_ NDS - NDS_ NTL - NTL_ NTL 2000 - NTL2 PowerVU
– POVU PowerVU & Nagravision –
PVNV SiS - SIS_ |
|
|
Que
es " audio "? La frecuencia audio
audio del subcarrier la señal video de un canal de la televisión se transmite
en la frecuencia del canal dada en la columna " Freq. GHz ". La
señal de acompañamiento de sonidos se transmite en un sub-carrier a ese
subcarrier del vídeo frequency.Audio (principal) se da como frecuencia del
megaciclo (Hertz mega). Una sola entrada de la frecuencia en esta columna
representa el mono sonido, mientras que dos frecuencias se ligan por " y
", representan el sonido estereofónico, y dos o más frecuencias sin
" y ", representa diversos mono portadores sanos. El último se
utiliza principalmente para la transmisión paralela de diversas versiones del
lenguaje de una y las mismas frecuencias del subcarrier del vídeo (TV)
programming.Audio se utilizan solamente en tecnologías analogicas de la
transmisión. Esta columna es vacía para las transmisiones digitales. |
|
Código |
Nombre del Satélite y Posición |
Ultima Actualización del
Gráfico |
||||
|
2120 |
2001-06-19, 17:38 |
0 |
0 |
0 |
0 |
|
|
2210 |
2001-06-15, 19:35 |
6 |
1 |
9 |
0 |
|
|
2230 |
2001-06-15, 19:36 |
1 |
0 |
0 |
5 |
|
|
2250 |
2001-06-15, 19:37 |
3 |
5 |
8 |
0 |
|
|
2270 |
2001-06-15, 19:38 |
5 |
6 |
0 |
4 |
|
|
2290 |
2001-06-15, 19:39 |
27 |
4 |
45 |
4 |
|
|
2310 |
2001-06-15, 19:40 |
13 |
2 |
0 |
0 |
|
|
2330 |
2001-06-15, 19:41 |
0 |
1 |
0 |
0 |
|
|
2350 |
2001-06-15, 19:43 |
3 |
2 |
0 |
13 |
|
|
2370 |
2001-06-15, 19:45 |
11 |
5 |
0 |
0 |
|
|
2410 |
2001-06-18, 11:56 |
2 |
0 |
40 |
0 |
|
|
2412 |
2001-06-15, 19:48 |
0 |
0 |
0 |
0 |
|
|
2413 |
2001-06-19, 17:37 |
0 |
1 |
0 |
0 |
|
|
2432 |
2001-06-19, 13:18 |
31 |
3 |
0 |
0 |
|
|
2470 |
2001-06-15, 19:50 |
2 |
1 |
0 |
0 |
|
|
2489 |
2001-06-17, 19:23 |
9 |
3 |
0 |
0 |
|
|
2500 |
2001-06-15, 19:53 |
0 |
0 |
0 |
0 |
INFORMACIÓN SOBRE LAS IMÁGENES DE LOS SATÉLITES
METEOROLÓGICOS
La
información ofrecida a continuación es suministrada por la Universidad Estatal
de San Francisco (SFSU), California, servidor WWW, Tiempo y Clima Regional de
California.
SATÉLITES METEOROLÓGICOS GEOESTACIONARIOS:
Las
imágenes satelitales visibles e infrarrojas desplegadas en el servidor WWW de
SFSU (y en la mayoría de los servidores WWW en los EE.UU.) son grabados cada
hora por uno de dos satélites meteorológicos, GOES-West/Poniente (clave GOES-9)
o GOES-East/Oriente (clave GOES-8), ubicados en órbitas geoestacionarias,
aproximadamente 35,200 kilómetros encima de la línea equatorial. (GOES
significa en inglés: Satélite Operacional Ambiental Estacionario).La hora y la
fecha indicada en la mayoría de las imágenes satelitales se expresa en UTC,
Coordenadas de Tiempo Universal, anteriormente conocido como GMT, Tiempo
Meridiano de Greenwich. Para México, significa restar siete (7) horas del
tiempo indicado en la imágen desplegada en pantalla para saber la hora central
nacional cuando se "grabó" la imágen.Los satélites GOES-West y
GOES-East fueron ubicados y son mantenidos por la NASA (Administración Nacional
de la Aeronaútica y el Espacio/EE.UU.) Ambos son administrados por la NOAA, la
Administración Nacional Oceanográfica y Atmosférica/EE.UU. GOES-9 , el más
nuevo de los satélites geoestacionarios en operación; fué colocado en su órbita
en el primer trimestre de 1995, e inició sus operaciones en enero de 1996. Se
ubica por encima de la región oriental equatorial de la cuenca del Pacífico, en
la longitud 135 grados poniente; nos ofrece imágenes de las regiones
occidentales de México, Cánada y los EE.UU. En cambio, GOES-8 fué lanzado en el
primer trimestre de 1994 y comenzó su vida operacional en junio de 1995; se
ubica encima de Brasil (longitud 75 grados poniente) y transmite imágenes de
las regiones orientales de Cánada, EE.UU., México y el Caribe.
IMÁGENES INFRARROJAS
Las
imágenes satelitales infrarrojas registran la irradiación infrarroja invisible
emitida por la parte superior de las nubes, la tierra y los océanos. Conforme
un objeto tenga mayor temperatura, mayor radiación emite; de esta manera, la
intensidad de la irradiación infrarroja de algún aspecto de la superficie de la
tierra, nos indica su temperatura. Con una computadora se transforma las
distintas intensidades de la radiación infrarroja en una gama arbitraria de
tonos de gris y/o colores distintos, así construyendo imágenes que nuestros
ojos pueden ver. En las imágenes infrarrojas disponibles en varios servidores
meteorológicos WWW, incluyendo la correspondiente a SFSU, los tonos más oscuros
de gris representan lugares de mayor temperatura, y los tonos más claros de
gris significan temperaturas menores. (Véase los ejemplos de imágenes
infrarrojas satelitales con escala gris más abajo).Las imágenes infrarrojas
traducidas a una escala de colores asignan un color, no gris a las temperaturas
más bajas. Lejos de las capas polares de la tierra, las temperaturas más bajas
corresponden a las nubes altas en la parte superior del tropósfera o la región
inferior del estratósfera, y así se asocian con tormentas eléctricas, huracanes
y ciclones de las latitudes medianas. De esta manera, las imágenes satelitales
infrarrojas codificadas con colores nos indican las tormentas de distintas
categorías. Una escala en el borde izquierdo inferior de algunas imágenes
infrarrojas expresadas en colores relaciona los mismos y los tonos de gris con
temperaturas relativas. Cada tono de gris o colordistinto representa un rango
de 5 grados Celsius. Los colores se asignan a las temperaturas de acuerdo a la
tabla a continuación:
* Azul: -40 a -45 grados Celsius; * Cyan: -45 a -50 grados Celsius; *Verde: -50 a -55 grados Celsius; *Amarillo: -55 a -60 grados Celsius; *Rojo: -60 a -65 grados Celsius; *Violeta: -65 a -70 grados Celsius.
A las temperaturas menores a -70 grados Celsius se
les asignan un tono claro de gris, y generalmente aparecen en los mapas
rodeados de uno o más de los colores enlistados arriba.En el menú de los mapas
meteorológicos de la RED DE INFORMACION RURAL - MEXICO hay ejemplos de los dos
tipos de imágenes indicadas arriba:
Ejemplo
de imágenes infrarrojos con escala de grises:
*Mapa/Norte América--Campos de Presión Mapa/Norte
América--Nubes Visibles *Mapa/México y
el Caribe
*Mapa/Foto Global
Ejemplos de imágenes infrarrojos con codificación a color: *Mapa/Norte América--Infrarrojo a Color
*Mapa/México y el Pacífico *Mapa/Tiempo a Nivel Global *Mapa/Imágen Global a Color
Presentación
Los satélites de radioaficionado son una de las
áreas de la radioafición que en México menos se practica. La creencia a que
operar satélites es complejo y caro no es necesariamente cierta: hay satélites
que podemos trabajar sin tener que estudiar el tema por meses ni contar con
equipo sofisticado. Aunque parezca difícil de creer en la mayoría de nuestros
cuartos de radio existen los equipos necesarios para iniciarse en este campo de
la radioexperimentación. La presente es una lista de preguntas básicas sobre la
operación satelital con sus correspondientes respuestas. Su nivel es elemental
e introductorio y es muy probable que quién desee operar algún satélite deba de
consultar otras fuentes, mismas que se citan al final del documento. 1.Que es
un satelite?En su concepción más sencilla, y quizá simplista, los satélites de
radioaficionados son repetidoras voladoras. Su principal diferencia con sus
equivalentes terrestres el que vuelan y el que al volar se mueven.
2. ¿Como funciona un satélite?Un radioaficionado
"A" emite una señal que es recibida por el satélite. El satélite la
amplifica y la retransmite inmediatamente. El radioaficionado "B" la
recibe y le contesta. Así inicia un comunicado por satélite.
3. ¿Como "se mueven" los satélites?Los
actuales satélites con los que podemos experimentar los radioaficionados tienen
dos tipos de órbita: circular y elíptica. Los satélites con órbitas circulares
se mantienen mas o menos a la misma distancia de la tierra pero su posición
respecto a la superficie varia cada momento. Es la mas común y conocida de las
órbitas. Por su parte los satélites de órbitas elípticas, tiene la
característica que pueden permanecen más tiempo viendo un mismo lugar de la
tierra y su órbitas son mucho más largas.
4. ¿Que cobertura tiene un satelite de orbita
baja?Al igual que en la repetidoras tradicionales a mayor altitud mayor
cobertura. Los satélites de órbita baja se encuentran entre 400 y 1400 Km. de
altura así que el área que pueden cubrir equivale a toda la República en los
más bajos o una área equivalente a México, sur de Estados Unidos, Centro
América, parte del Caribe y norte de Colombia en los de mayor altura. Esta área
o sombra del satélite permite que cualquier estación que se encuentre dentro de
ella pueda, en principio, contactar otras estaciones que estén dentro de esa
sombra. La duración del satélite en esa posición en muy breve ya que se mueven
a gran velocidad. La sombra mantiene su diámetro pero también se está moviendo.
5. ¿Cuantas veces pasa un satélite sobre
nosotros?Un satélite de orbita baja pasa por arriba de un determinado punto,
entre 4 y 6 veces al día. La duración de cada pase varia dependiendo de la
órbita pero en promedio podemos decir que entre 10 y 18 minutos están
disponibles para que los operemos. Tenemos pues más de una hora diaria para
usarlo. Si consideramos que hay más de 15 satélites de órbita baja nos daremos
cuenta que hay más tiempo de satélites que tiempo para hacer radio.
6. ¿Como funcionan los satélites de órbita
elíptica?Los satélites de órbita elíptica tienen otras características. Su
órbita tiene dos puntos claves: el más cercano se le conoce como perigeo y el
más lejano como apogeo. En su apogeo casi toda una cara de la tierra esta
disponible para comunicar ya que en el caso de algunos satélites como el OSCAR
13 llega a estar a 38,000 Km. de distancia. Estos satélites equivalen en cierta
manera a 20 metros en HF: hay buen DX y siempre hay estaciones llamando CQ. A
diferencia de los satélites de órbita baja casi no se nota el efecto dopler,
que es el movimiento de frecuencia que se origina por la velocidad a la que se
mueve el satélite. Algo similar como cuando escuchamos una ambulancia o un auto
a gran velocidad: el tono de la sirena o el motor es distinto antes y después
de que pasan frente a nosotros.
7.¿Como se donde está el satélite?, ¿cuando
pasará?La predicción de las órbitas satelitales se hace por lo general con
ayuda de una computadora personal. No es la única opción pero hoy por hoy es la
más fácil. Hay diversos y entre ellos destacan el InstanTrack y el QuickTrack.
El primero mi favorito y lo vende AMSAT (ver pregunta # 18). Los programas no
solo indican y grafican cuando el satélite pasará sino que dan otros datos
importantes como la elevación o altitud sobre el horizonte y el azimut o
posición respecto a los cuatro puntos cardinales.
8. ¿Cual es la mejor elevación?La elevación optima,
que es de 90 grados, solo se da cuando el satélite pasa exactamente sobre
nosotros. Pero esto no quiere decir que con otras elevaciones no se pueda
trabajar, Praticamente cualquier elevación superior a 2 o 3 grados es
suficiente si nuestro horizonte lo forman montañas lejanas o montes cercanos
pero no muy altos.
9. ¿Y en base a que información el programa hace
estos cálculos?.Los programas de computadora para seguimiento de satélite se
actualizan con una serie de datos sobre los satélites mejor conocidos como
elementos Keplerianos que por lo general uno consigue fácilmente de los BBSes
de packet o de alguna revista sobre el tema. Existen dos tipos de formatos:
NASA o de dos líneas y AMSAT que es mas fácil de entender a los humanos y por
lo mismo son mas largos. Para efectos de una computadora da igual cual
utilices.
10. ¿Cuantos satélites hay?A la fecha hay más o
menos 20 satélites de radioaficionados disponibles de una u otra forma. Digo
mas o menos ya que de vez en cuando alguno queda apagado por falla o
mantenimiento.
11. ¿Que tipo de actividad encuentro en los
satélites?Hay satélites para todos los gustos. Muchos de los modos de operación
que encontramos en las bandas tradicionales también están disponibles en los
satélites: banda lateral, telegrafía, teletipo, televisión de barrido lento, FM
y packet de diversos tipos. En los satélites se hace DX tan bueno como en 20
metros, hay plie-ups y DXpediciones que trabajan en split. Hay diplomas aunque
no hay concursos. Hay espacio para los que les gusta conversar y hacer nuevos
amigos. Para el experimentador y en constructor de equipos y antenas, este es
un mundo muy amplio. En pocas palabras: lo que hoy nos gusta del radio casi
seguro lo encontramos también vía satélite.
12. ¿Como puedo trabajar un satélite?Dependiendo de
las caracteristicas de los satélites será la manera de trabajarlos. Para
efectos didacticos podemos dividirlos en cuatro:
A)Satelite de orbita baja para
voz o analógicos.
Son los mas fáciles de trabajar
y casi todos nos iniciamos en ellos. El sistema por el que operan es el de retransmitir
entre 50 y 100 kHz de una banda, en lugar de una sola frecuencia como lo hace
un repetidora, a 50 o 100 kHz de otra banda con todo lo que se encuentre en
ella, sea CW o banda lateral. Esto se conoce como "transponder".
Entre los satélites de este tipo destacan los rusos RS-10/11 y RS-12/13 y el
satélite japonés FUJI OSCAR 20 No se requiere de equipo sofisticado para
trabajarlos, quizá solo de un poco de paciencia
B) Satélites de órbita baja
digitales.
Son satélites de órbita circular
que operan principalmente packet en sus distintas modalidades. Son el
equivalentes a BBSes de packet voladores. A la fecha hay más de 10 satélites
digitales operando. Los satélites tradicionales de este tipo, conocidos como
pacsats, son el UO-14, AMSAT OSCAR 16, el DOVE OSCAR 17, el Webersat o WO-18 y
el satélite argentino LUSAT o LO-19. Los satélites UO-22 y KITSAT OSCAR 23
también son BBS voladores pero trabajan a 9600 bps y tienen entre sus
curiosidades cámaras que toman fotos de la tierra y las retransmiten vía
packet. Una nueva generación de satélites digitales fue lanzada recientemente:
el ITAMSAT-A, KITSAT-B, EYESAT-A y POSAT-1. Algunos ya están disponibles para
todos, otros siguen en pruebas. El UNAMSAT. primer satélite mexinaco de este
tipo muy pronto estará en órbita.
C) Satélites de órbita elíptica.
Son como ya dijimos en donde se
llevan a cabo las comunicaciones intercontinentales y algunos modos como SSTV y
RTTY, así como otro tipo de experimentos propios del mundo de los satélites.
Entre ellos destacan el OSCAR 10, OSCAR 13 y el ARSENE. El primero ya está
cumpliendo su ciclo de vida y el último no funciono. Muy pronto habrá nuevos
satélites de este tipo: la llamada FASE 3-D.
D) Satélites tripulados.
Por último las naves espaciales:
el MIR ruso y el Space Shuttle norteamericano que como ustedes bien saben traen
equipos de dos metros y hacen contacto con radioaficionados en la tierra tanto
en voz como en packet. El MIR es relativamente fácil de trabajar en packet dado
que los cosmonautas permanecen en el espacio por mucho tiempo.
1.
La relación entre uplink y downlink puede variar por el
efecto dopler.
2.
Algunos de estos satélites trabajan otros modos y tienen
otros beacons, aquí solo se mencionan los principales.
3.
El UO-11 y el DO-17 eventualmente emiten mensajes en voz
digitalizada.
13 ¿Que equipo necesito para trabajar un
satélite?Cual es el equipo necesario para trabajar
satélites es siempre una difícil pregunta. A
continuación se presenta una tabla con los equipos MINIMOS necesarios para que
con un poco de paciencia y tenacidad se pueda trabajar algún satélite.
EQUIPO MINIMO NECESARIO PARA TRABAJAR SATELITES EQUIPO PARA ELSATELITE MODO UPLINK DOWNLINK ANTENAS AMP/PREAMP TNC TIPO----------------------------------------------------------------------------RS-10/11 A 2m/SSB 10m/SBB omni no/no no Analógico DO-17 2m/FM omni no/no 1200 AFSK DigitalAO-16 JD 2m/FM 70cms/SSB omni no/no 1200 PSK DigitalKO-23 JD 2m/FM 70cms/SSB omni no/no 9600 FSK Digital AO-13 B 70cms/SSB 2m/SSB yagis si/si no Elíptico MIR/STS 2m/FM 2m/FM omni no/no 1200 AFSK Tripul
14. ¿Que
es el "modo" en los satélites?El término modo de los satélites es uno
de los que hacen parecer complicada esta área de la radioexperimentación. En HF
el modo es el tipo de emisión en el que trabajamos: SSB, FM, CW, etc. En
satélite el modo significa las bandas que estoy utilizando para trabajar al
satélite: que banda uso en el uplink, esto es para transmitir o subir al
satélite y el downlink o la banda en la que el satélite transmite de regreso o
baja y en la que nosotros recibimos.
Modo Uplink Downlink
----------------------------------------------------A 2 metros (145 MHz) 10 metros (29 MHz)
B 70 cm. (435 MHz) 2 metros (145 MHz) J 2 metros (145 MHz) 70 cm. (435 MHz) K 15 metros (21.2 MHz) 10 metros (29 MHz)L 23 cm. (1.2 GHz) 70 cm. (435 MHz)
S 70 cm. (435 MHz) 13 cm. (2.4 GHz)T 15 metros (21.2 MHz) 2 metros (145 MHz)
----------------------------------------------------
15.
¿Cuando hay modos de dos letras?En algunas ocasiones vemos modos de dos letras
como JA y JD en este caso se refiere a modo J Analógico o modo J Digital. En
otras vemos que el satélite trabaja en modo compuesto, por ejemplo KA esto
significa que se puede subir en 15 metros o en 2 metros y ambos bajan en 10
metros. En los futuros satélites se prevén nuevos modos.
16.
¿Cual es la potencia que requiero para trabajar satélites?Los satélites no
requieren de grandes potencias, por el contrario mucho de ellos se bloquean o
bajan su potencia de downlink como aviso de que se están protegiendo. Si se
tiene antenas direccionales un amplificador de 100 watts esta en el límite
máximo de lo decente.
17.
¿Cuales son los mas fáciles de escuchar/trabajar y sus frecuencias?
Satélite Descripción Uplink MHz Downlink MHz----------------------------------------------------------------------------MIR FM y packet 145.550 145.550----------------------------------------------------------------------------STS FM 144.910 145.550 Packet 144.490 145.550----------------------------------------------------------------------------RS-10/11 DX 145.890 USB 29.390 USBModo A 145.860 a 145.900 29.360 a 29.400
Robot 145.820 29.403 Beacon 29.357 y 29.403----------------------------------------------------------------------------RS-12/13 DX 21.240 USB 29.440 USBModo K 21.210 a 21.250 29.410 a 29.450
Robot 21.129 CW 29.454 CW Beacon 29.408 y 29.454----------------------------------------------------------------------------UO-11 FM y packet 145.825----------------------------------------------------------------------------DO-17 FM y packet 145.825----------------------------------------------------------------------------AO-27 Modo J - FM 145.850 +/- .010 436.800 +/- .010----------------------------------------------------------------------------
Bibliografía utilizada: www.lafacu.com
