Aplicaciones básicas con un AOP.

Imprimir Recomendar a un amigo Recordarme el recurso

Circuito Sumador No Inversor, Circuito Sumador Inversor, Circuito Restador, Circuito Desfasador , Representaciones gráficas:, Cuestionario, Circuito sumador no inversor, Circuito Sumador inversor, Circuito Restador.

Agregado: 29 de AGOSTO de 2000 (Por ) | Palabras: 921 | Votar |
1 voto | Promedio: 9
| Sin comentarios | Agregar Comentario
Categoría: Apuntes y Monografías > Electrónica >
Material educativo de Alipso relacionado con Aplicaciones básicas con AOP
  • Contribuir En El Proceso De Regeneración Y Transformación De Las Jóvenes, Niñas Y Niños Con Limitaciones : ...
  • Demanda para ejecutar convenio de honorarios :
  • Biografia y vida de vizconde Torrington George Byng: Breve Biografia de vizconde Torrington George Byng

  • Enlaces externos relacionados con Aplicaciones básicas con AOP

    Objetivos:

    Estudio de las aplicaciones básicas con un AOP.

    Interpretación de la hoja de datos.

    Experimentación de los conceptos teóricos ya adquiridos.

    Circuitos a utilizar:

    Se utilizaran los 3 circuitos siguientes.

    Circuito Sumador No Inversor



    Circuito Sumador Inversor



    Circuito Restador



    Desarrollo Teórico del TP:

    Para cada uno de los circuitos se deberá obtener la ecuación de transferencia entre salida y entrada/s, es decir:

    Vo = f (V1, V2)

    Desarrollo practico del TP:

    Se deberá aplicar en cada circuito señales de entrada en fase y en contrafase, con una amplitud no mayor a 1Vp y con una frecuencia de 1Khz. (+/- 10%)

    Para obtener señales en contrafase se sugiere el siguiente circuito:

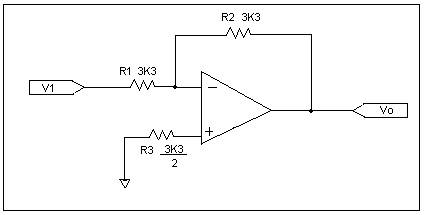

    *Como circuito desfasador utilizamos un AOP no inversor, cuya salido Vo se reemplaza por la señal V2.


    Circuito Desfasador

    En el circuito desfasador, se debe inyectar una señal proveniente del generador de audio frecuencia, de forma tal que en V1 y en V2 aparezcan señales en contrafase tal que no superen 1Vp(Respecto de masa). Cabe acotar que el trafo debe ser un tipo driver con punto medio en el secundario y que los valores de los componentes pueden variar de acuerdo a las características del trafo, por lo tanto se deberá tener en cuenta para cambiarlos de acuerdo a las necesidades.

    En el caso de inyectar señales en fase (para cada uno de los circuitos), estas se aplicaran con amplitudes distintas disponiéndose para tal fin el diseño de un divisor de impedancia apropiado. Para cada uno de los casos, se visualizara en el osciloscopio la señal de salida y se verificara, comparándola con la obtenida previamente en forma teórica. También se armara un cuadro de mediciones donde se volcaran todos los datos obtenidos en forma teórica y practica, cuidando que el error relativo este dentro del +/- 10%. De ser necesario, se realizara la corrección correspondiente.

    Nota: En el circuito Sumador Inversor, para efectuar las mediciones se deberá colocar el preset en 180 K.

    Representaciones gráficas:

    Para cada caso se graficarán las señales obtenidas con el osciloscopio, indicando las escalas utilizadas y los puntos notables.

    Cuestionario:

    1.- Para el circuito de la figura Nº 1, que sucedería si coloca como señal en V2 una continua de 1V? . Implemente prácticamente , grafique y comente.

    2.- Para el circuito de la figura Nº 1, se pueden inyectar señales con la misma amplitud y distinta frecuencia?. Cuales son los limites?

    3.- Para el circuito de la figura Nº 2 , que sucede a la salida cuando se varia el preset?. Realice 8 mediciones variando el preset . arme un cuadro de valores donde se volcaran los valores medidos y en base a estos comente.

    4.- En el circuito Nº 2 que sucede si se cortocircuita el preset?. Implemente prácticamente y comente.

    Vo = 15 mv

    Señales en fase: Señales de diferente amplitud.

    V1 = 0,7 V V2 = 0,226 V R3 = 100 K R4 = 1 M



    Vo medida = 2,7 V

    Vo calculada = 3,3 V


    Si en V2 se coloca una tensión de continua de 1 V , la salida estará desplazada hacia arriba 1 V , por lo que el valor medio de la salida ya no será cero.



    Es posible inyectar dos señales con la misma amplitud y distinta frecuencia , lo que se llama modulación en frecuencia. Los limites son la frecuencia que soporta el AOP , en nuestro caso 1 MHz.

    Circuito Sumador inversor:



    V1 = 0,565 V V2 = 0,565 V R1 = 187 K

    Salidas en fase:

    R

    200K

    168K

    107K

    74K

    55K

    43K

    36K

    26K

    Vin pr

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    Vo

    0,28V

    1,76V

    2,12V

    2,82V

    2,53V

    4,24V

    4,94V

    6,36V

    Salidas en contrafase:

    R

    200K

    193K

    187K

    182K

    119K

    98K

    51K

    30K

    19K

    Vin pr

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    0,565V

    Vo

    36mV

    28mV

    0V

    28mV

    0,42V

    0,707V

    2,12V

    4,24V

    7,07V



    La fase responde a la entrada que presenta menor impedancia.

    Si se cortocircuita el preset de 200K, la ganancia del amplificador se va de control, subiendo precipitadamente, produciendo a la salida un recorte, que ocurre a la tensión de alimentación del operacional menos la tensión de saturación.

    Circuito Restador:



    R1 = 100K R3 = 100K R2 = 100K Vin = 1Vp Vo = 28mV (en fase)

    Señales en contrafase

    La amplitud es igual a Vi pero de distinta fase
