Sustancias Perjudiciales en el Hormigón - ALIPSO.COM: Monografías, resúmenes, biografias y tesis gratis.
Aprende sobre marketing online, desarrollo de sitios web gratis en Youtube
Suscribite para recibir notificaciones de nuevos videos:
Viernes 29 de Marzo de 2024 |


Sustancias Perjudiciales en el Hormigón

Imprimir Recomendar a un amigo Recordarme el recurso

T.P de Tecnologia de los Materiales de la Universidad Regional Cordoba. Los agregados para emplear en la ejecución de hormigones, no deben contener sustancias que afecten la resistencia y la durabilidad del mismo o que ataquen al acero, en cantidades mayores a las establecidas. Estas especificaciones se refieren con exclusividad a agregados pétreos, procedentes de la desintegración natural o de la trituración de rocas. No tenemos en consideración a los agregados artificiales obtenidos como subproductos industriales o por fabricación, ni a los empleados en la elaboración de hormigones de características especiales. Cuando los agregados provengan de canteras de rocas basálticas o de yacimientos que las contengan, los mismos deben ser sometidos a evaluaciones para determinar su potencial alterabilidad por presencia de arcillas expansivas.

Agregado: 04 de JUNIO de 2012 (Por Emiliano) | Palabras: 5186 | Votar |
1 voto | Promedio: 10
| Sin comentarios | Agregar Comentario
Categoría: Apuntes y Monografías > Arquitectura >
Material educativo de Alipso relacionado con Sustancias Perjudiciales Hormigón
  • Problemas con sustancias 1998 / 5°1°:
  • Diseño de hormigón:
  • Sustancias Perjudiciales en el Hormigón: ...

  • Enlaces externos relacionados con Sustancias Perjudiciales Hormigón


    Autor: Emiliano (piniman_8@hotmail.com)

    Este apunte fue enviado por su autor en formato DOC (Word). Para poder visualizarlo correctamente (con imágenes, tablas, etc) haga click aquí o aquí si desea abrirla en ventana nueva.

    UTN-FRC

    Sustancias Perjudiciales en el Hormigón

    TECNOLOGIA DE LOS MATERIALES

    Introducción

    Los agregados para emplear en la ejecución de hormigones, no deben contener sustancias que afecten la resistencia y la durabilidad del mismo o que ataquen al acero, en cantidades mayores a las establecidas. Estas especificaciones se refieren con exclusividad a agregados pétreos, procedentes de la desintegración natural o de la trituración de rocas. No tenemos en consideración a los agregados artificiales obtenidos como subproductos industriales o por fabricación, ni a los empleados en la elaboración de hormigones de características especiales. Cuando los agregados provengan de canteras de rocas basálticas o de yacimientos que las contengan, los mismos deben ser sometidos a evaluaciones para determinar su potencial alterabilidad por presencia de arcillas expansivas.

    Agregados Finos (SEGúN CIRSOC-201)

    Requisitos generales

    El agregado fino debe estar constituido por arenas naturales (partículas redondeadas)

    o por una mezcla de arenas naturales y arenas de trituración (partículas angulosas),

    Estas últimas en porcentajes no mayores al 30 %.

    Los agregados que después de 30 días de inmersión en estilen glicol tengan una pérdida menor del 10 %, se consideran aptos para emplear en la preparación de morteros u hormigones.

    El agregado que después de 30 días de inmersión tenga una pérdida mayor del 30 % no podrá ser utilizado según norma IRAM 1874-3:2004.

    Sustancias Nocivas

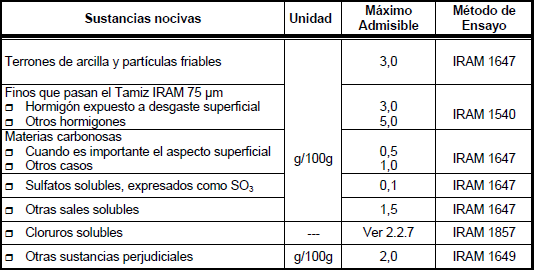

    La presencia de sustancias que perjudican algunas de las propiedades del hormigón, expresadas en porcentaje de la masa de la muestra, no deben exceder los límites que se indican en la Tabla 1 (agregados finos). El concepto "otras sustancias perjudiciales" incluye pizarras, micas, fragmentos blandos en escamas desmenuzables y partículas cubiertas por películas superficiales, las que se deben determinar mediante el análisis petrográfico que se establece en la norma IRAM 1649.

    La suma de todos los porcentajes de sustancias nocivas indicados en la Tabla 1, debe ser igual o menor de 5 g/100g para hormigones expuestos a la acción del desgaste y de 7 g/100g para el resto de los hormigones.

    Agregado Grueso (SEGúN CIRSOC-201)

    Requisitos generales:

    a) El agregado grueso debe estar constituido por gravas (canto rodado) naturales o

    Partidas, roca partida o por una mezcla de dichos materiales.

    b) El contenido en masa de partículas constituidas por conchillas o fragmentos de las

    Mismas, determinadas en el análisis petrográfico según la norma IRAM 1649, debe ser

    Igual o menor que 15 %, 5 % y 2 % en masa, para los agregados con tamaño nominal

    13,2 mm, 26,5 mm y 37,5 mm respectivamente.

    Sustancias nocivas:

    a) La presencia de sustancias que perjudican a algunas de las propiedades del

    Hormigón, expresadas en porcentaje de la masa de la muestra, no debe exceder los

    Límites que se indican en la Tabla 3.6.

    b) El límite máximo de finos que pasan el tamiz IRAM 75 μm, indicado en la Tabla 3.6.,

    Se puede reemplazar por alguno de los valores que se indican a continuación:

    En los agregados gruesos de trituración, si los finos están libres de arcilla (el

    indice de plasticidad de los finos menor de 2, norma IRAM 10502), el límite se

    Puede llevar a 1,5.

    Si el contenido de finos en la arena es menor que el máximo admitido en la Tabla

    3.4., el máximo admisible de la Tabla 3.6. Se puede reemplazar por el valor

    Resultante de la siguiente expresión:

    LFAG = 1 + [PFAF (LFAF −CFAF) / (100 -PFAF)]

    Siendo:

    LFAG: el límite máximo admisible de finos que pasan el tamiz IRAM 75 μm, que

    remplaza al especificado para el agregado grueso en la Tabla 3.6.

    PFAF: el porcentaje de agregado fino respecto del total de agregados.

    LFAF: el límite máximo admisible de finos que pasan el tamiz IRAM 75 μm,

    Especificado para el agregado fino -

    Reglamento Argentino de Estructuras de Hormigón Cap. 3 - 50

    CFAF: el contenido de finos que pasan el tamiz IRAM 75 μm, determinado mediante ensayos en el agregado fino que se está evaluando.

    c) La suma de todos los porcentajes de las sustancias nocivas presentes, indicadas

    En la Tabla siguiente, debe ser igual o menor de 5g/100g.

    ARIDOS DE NATURALEZA PELIGROSA

    Ciertos tipos de áridos deben excluirse de la utilización como materiales del H pues pueden originar fenómenos de entumecimiento (aumento de volumen) y agrietamientos del H.

    Dentro de esta categoría se encuentran: minerales anhidrita; piedra de yeso; las piritas; el carbón; el lignito; la cal viva (Oca).

    Sustancias Perjudiciales Presentes en los Áridos.

    Antes de su empleo los áridos pueden contaminarse con diversas sustancias perjudiciales para el H. La contaminación puede tener lugar en el mismo yacimiento o en algunas de las sucesivas etapas del proceso productivo del H. A continuación enumeramos algunas de las contaminaciones más peligrosas.

    1.                Compuestos sulfatados y sulfurados.

    Los sulfatos hidrosolubles, cuando participan en determinadas dosis reaccionan primero con la cal liberada por el cemento portland al hidratarse y luego con el aluminato tricálcico dando lugar a compuestos expansivos (sal de Candlot) que terminan por destruir al H. La dosis de azufre total (azufre de sulfatos y sulfuros) puede llegar como máximo al 1% en peso de los áridos según normas y especificaciones técnicas.

    La norma IRAM 1512 limita la presencia de sulfatos en el agregado fino al 0,1% en peso máximo y la norma 1531 para los agregados gruesos los limita a 0.075% en peso.

    ¿De dónde provienen los sulfatos contaminantes de los áridos?

    Estas sales pueden llegar a los áridos por efecto de procesos naturales como técnicos.

    a)     Existen en la naturaleza rocas sulfatadas cuyos principales exponentes es la piedra de yeso. La contaminación se puede dar en la explotación de yacimiento de áridos por la presencia de mantos de yeso o durante las sucesivas etapas de producción de áridos: Extracción, transporte, trituración, nuevo transporte, etc.

    b)    A través de escorias de carbón mineral o con cascotes triturados provenientes de escombros.

    c)     Contaminación salina de áridos provenientes de depósitos o playas marinas. Las arenas de mar contiene de sales y es necesarios lavarlas con agua dulce previo a su empleo al H. Son cloruro de calcio, magnesio, sulfato, etc. Provocan eflorescencia superficial, también corrosión del acero.

    Sales solubles (IRAM 1647-94):

    •        Reactivos:

    -         agua para análisis.

    •        Instrumental:

    -         estufa regulada a 105 C, 5C.

    -         balanza analítica.

    -         capsula de porcelana.

    -         material de vidrio de uso habitual de laboratorio.

    •        Procedimiento:

    Se pesan 100 g de la muestra (m1) secada previamente en estufa a 105 C, 5C, se coloca en un vaso de precipitación, se calienta hasta el principio de ebullición y se deja enfriar y se filtra con papel de filtro.

    Se lava el filtro con agua hasta completar unos 300 ml y se evapora el filtrado en una capsula de porcelana, se lleva a la estufa a 105 C, 5C durante 2 hs y se pesa asegurando 1 mg.

    Se calcula el contenido de sales solubles con la siguiente fórmula:

    S: contenido de las sales solubles, en gr / 100 gr.

    m: muestra inicial

    m: masa después del filtrado

    Cloruros solubles (IRAM 1857):

    •        Instrumental:

    -      Electrodos selectivos de ion cloruro o ion plata/sulfuro.

    -      minivoltímetro compatible con el electrodo.

    -      agitador magnético y buzo de recubrimiento de teflón.

    -      bureta graduada de 50ml, con graduaciones al 0,1mm.

    -      Balanza analítica.

    -      Placa calefactora.

    -      Material de vidrio: vaso de precipitación (100ml y 250ml), embudos filtrantes, varillas agitadoras, vidrios de reloj, pipetas, frascos de vidrios.

    -      tamiz IRAM 300m.

    -      Papeles de filtro Whatman n 40 y n 41.

    •        Reactivos:

    -      Acido Nítrico

    -      Cloruro de sodio.

    -      Nitrato de plata.

    •        Procedimiento:

    Se pesan 3 grs de la muestra pulverizada, que será sometida al ensayo. Luego se transfiere la muestra a un vaso precipitado y se agregan de 60 a 70 ml de agua. Se cubre el vaso con un vidrio de reloj y se lo lleva a ebullición, sobre una placa calefactora con agitador magnético, empleando un buzo pequeño. Se hierve durante 5 minutos y se deja en reposo durante 24hs. se filtra el liquido en el vaso, a traces del papel de filtro doble (Whatman n 40 y n 41), sobre un vaso de precipitados de 250ml. se agrega acido nítrico concentrado, hasta obtener un color rosado o rojo permanente (previamente se añade una o dos gotas del indicador anaranjado). Se completa el volumen de 125 a 150ml. Se agregan 3ml. de solución de peróxido de hidrogeno al 30% y ese agita durante 1 minuto. Se llena el electrodo de cloro o de plata, se inserta en el minivoltímetro y se determina el punto de equivalencia aproximado al ser sumergido en un vaso de agua. Se toma el vaso con el agua enfriada y se agregan 4 ml de la solución cloruro de sodio, agitando constantemente. Se saca el electrodo del agua y se seca con papel absorbente y se sumerge en la solución de la muestra. Se coloca el vaso de muestra con el electrodo sobre un agitador magnético y se agita suavemente. Empleando una bureta graduada se añade una solución de nitrato de plata, necesaria para llevar la lectura del minivoltímetro a -40mV. (al agregar la solución de nitrato de plata en fracciones de 0,1ml, se registra la lectura del minivoltímetro después de cada adición)El punto final será el promedio de las lecturas. También puede determinarse graficando los puntos medios en función de las diferencias, y definiendo el volumen de la solución de nitrato de plata que corresponde a la diferencia máxima sobre suave y simétrica.

    2.                Contaminación con conchillas marinas (Co3Ca).

    Están presentes en los agregados provenientes de los depósitos marinos. Afectan indirectamente la resistencia del H, pues demandan mayor contenido de agua para amasar el H y disminuye la trabajabilidad. Los reglamentos los limitan en el agregado a un 30 % de peso como máximo.

    3.                Partículas inestables.

    Hay dos clases: Las que no mantienen su integridad y las que causan expansiones destructivas del H al exponerse a la congelación o en contacto con el agua.

    Dentro de las partículas que no pueden mantener su estabilidad mencionaremos a los esquistos y partículas de baja densidad, las inclusiones blandas tipo nódulos de arcillas, la madera, el carbón, etc. Si superan un 5% en peso del agregado afecta la resistencia mecánica del H.

    El carbón afea estéticamente la estructura, también puede expandirse causando fracturas en el H. Puede trastornar el proceso de reacción del cemento con el agua cuando se encuentra finamente divido y en cantidades apreciables. Cantidades hasta el 0.25% en peso de partículas carbonosas no afectan la resistencia del H.

    Las normas IRAM 1512 Y 1531 permiten la presencia hasta un 1% en peso de partículas carbonosas cuando no importa el aspecto estético se reduce al 0.5% en peso como máximo cuando si interese el aspecto estético.

    Materias carbonosas (IRAM 1674-94):

    •        Reactivos:

    -      Tetracloruro de Carbono (IRAM 21362).

    -      Tetrabromuro de etilo.

    •        Instrumental:

    -      balanza, que permita asegurar 0.01gr.

    -      estufa mantenida a 105C 5 C.

    -      instrumental de vidrio de uso habitual en laboratorio.

    -      Pincel de pelo de camello o similar.

    -      tela de alambre de abertura de aproximadamente 0,5mm de lado.

    •        Procedimiento:

    Ser toma una muestra de 250grs. y se calienta en estufa. Se deja enfriar y se pesan 200grs. se coloca la muestra en un vaso de precipitación de 400 ml. junto con 250 ml de un liquido inerte (Tetracloruro de Carbono y Tetrabromuro de etilo).se agita el contenido dentro del vaso y se deja decantar.

    Se filtra a través de la tela de alambre.

    Se vuelve el líquido al vaso, se filtra y se deje decantar hasta que no haya partículas flotantes.

    Se lava el contenido de la tela con Tetracloruro de Carbono y se dejan secar las partículas. Se pasa el material retenido por la tela a un vidrio a un vidrio de reloj tarado con ayuda de un pincel y se pesa asegurando el 0,01gr.

    4.                Partícula de Mica

    La Mica se puede alterar y adoptar formas inestables durante la hidratación de cemento. Incrementa la cantidad de agua requerida y por tanto la resistencia se va a disminuir.

    La Norma IRAM 1512 no limita el contenido Mica en las arenas finas. En el caso de agregado grueso la IRM 1531 limita al 1% en peso como máximo. El contenido de pizarra Mica y fragmentos blandos en general

    Piritas de Hierro y Marcasitas.

    La pirita de hierro es desulfuro de Hierro cristalizado en forma cubita t la Marcasita es cristalizada en forma rómbica. Son minerales frecuentemente expansivos, reaccionan con el agua, el oxigeno y el aire para formar sulfato ferroso. Este se descompone formando Hidróxidos y los iones de sulfatos. Los resultados son desde manchas del hormigón hasta la rotura del mismo por expansión.

    5.                Partículas Sumamente Finas

    Se trata de materiales pulverulentos muy finos tales como la arcilla, limos, laminillas de Mica, polvo de piedra, que pueden estar presentes en los áridos de diferentes formas a saber: finamente repartidas, en forma de terrones, adheridos a las superficies de los granos.

    Si las partículas ensucian la superficie de los granos perturban la adherencia entre cemento y áridos disminuyendo la resistencia del H.

    Si las partículas se encuentran en forma de grumos o terrones constituyen puntos débiles en el H.

    Si se encuentran repartidos dentro de la masa del H y si la cantidad de los mimos supera el 3% en peso del árido produce una importante demanda de agua necesaria para humedecer todas las partículas. Lo que provoca disminución en la resistencia del H.

    Otro fenómeno que puede dar lugar las partículas finas es el incremento de la retracción del H. Se trata de la disminución del volumen del H en estado endurecido.

    Los materiales pulverulentos muy finos así como las suciedades que cubren las superficies de los agregados se pueden eliminar o reducir por medio del lavado de los agregados despojando también humus vegetal y de las sales solubles.

    Finos que pasan por el tamiz IRAM 75 μm. (IRAM 1540-86):

    •        Instrumental:

    -         Balanza que permita asegurar el 0,1gr o el 0,1%

    -         Tamices, IRAM 75 μm e IRAM 1,18mm

    -         Recipientes de tamaños adecuados para contener la muestra cubierta con agua y permitir su agitación

    -         Estufa de tamaño adecuado con una temperatura de 110 C 5 C

    -         Equipos de lavado mecánico

    •        Procedimiento:

    Se seca la muestra para ensayo a una temperatura de 110 C 5 C y se pesa asegurando el 0,1% de la muestra.

    Desu8es del secado y pesado se coloca la muestra en el recipiente y se agrega agua hasta cubrirlo. No se deben agregar al agua detergentes, agentes dispersantes, ni ninguna otra sustancia.

    Se agita la muestra colocando el material fino en suspensión hasta obtener una separación completa de todas las partículas más finas que 75 μm de la partícula más gruesa.

    Se vierte el agua del lavado que contiene los sólidos disueltos y 7 en suspensión sobre el juego de tamices, con el tamiz de mayor tamaño de abertura en la posición superior.

    Se agrega una segunda carga de agua en la muestra, se agita y se decanta como antes. Se repite la operación hasta que el agua del lavado sea límpida.

    Mediante un chorro de agua se retorna el material retenido por los tamices recipientes que contiene la muestra lavada.

    Se seca la muestra del agregado lavado hasta constancia de masa, a una temperatura de 110 C 5 C, y se pesa asegurándose el 0,1% de masa original de la muestra.

    Calculo:

    Se calcula la cantidad de material fino que pasa por el tamiz IRAM 75 μm aplicando la formula siguiente:

    mf = ( ms - ml / ms ) x 100

    Siendo:

    mf cantidad de material fino que pasa por el tamiz IRAM 75 μm, por el lavado, en gr x 100 gr

    ms masa seca original de la muestra, en gr

    ml masa seca de la muestra después del lavado, en gr

    En el caso de no haber cumplido con las normas anteriores se producirán los siguientes efectos:

    -         falta de adherencia pasta - árido.

    -         hormigón fisurable por retracción.

    -         hormigón poco resistente.

    Terrones de arcilla y partículas friables (IRAM 1647-94):

    •        Instrumental:

    -         Balanza. Precisión 0.1%.

    -         Contenedores de material inoxidable de tamaños y formas que permitan esparcir la muestra en el fondo.

    -         Tamices. Según IRAM 1501-2, con aberturas nominales tales como: 4.75mm; 9.5mm; 19.0mm y 37.5mm.

    -         Estufa. Apta para mantener una temperatura de 110C, 5C.

    •        Muestra:

    -          el agregado será el material retenido de acuerdo con la norma IRAM 1540.

    -          El agregado se seca a una temperatura de 110C, 5C.

    -          las muestras por ensayo del agregado fino consistirán de partículas mayores que 1,18mm y pesaran como mínimo 25grs.

    •        Procedimiento:

    Se pesa la muestra para ensayo asegurando el 0,1% y se esparce en una capa delgada en el fondo del recipiente. Se cubre con agua para análisis y se deja en remojo durante 24hs. 4hs.

    Se comprimen y se hacen rodar las partículas entre los dedos pulgar e índice, para así convertirlas en otras más pequeñas. Todas aquellas partículas que se puedan romper con los dedos en otras mas finas se clasificaran como terrones de arcilla o partículas friables.

    Se efectúa el tamizado húmedo pasando agua sobre la muestra y a través del tamiz hasta q todo el material de menor tamaño de partícula haya sido removido.

    Se retiran del tamiz las partículas retenidas, se secan a una temperatura de 110C. 5C, se dejan enfriar y se pesan, asegurando el 0.1% de la masa de la muestra para ensayo.

    Se calcula el porcentaje de terrones de arcillas y partículas friables de la siguiente formula:

    P: el porcentaje de terrones de arcillas y partículas friables;

    m0 : es el asa de la muestra del ensayo (para agregados finos la masa de la fracción retenida por el tamiz 1,18 mm).

    Finos que pasan por el tamiz IRAM 75 μm. (IRAM 1540-86):

    •        Instrumental:

    -         Balanza que permita asegurar el 0,1gr o el 0,1%

    -         Tamices, IRAM 75 μm e IRAM 1,18mm

    -         Recipientes de tamaños adecuados para contener la muestra cubierta con agua y permitir su agitación

    -         Estufa de tamaño adecuado con una temperatura de 110 C 5 C

    -         Equipos de lavado mecánico

    •        Procedimiento:

    Se seca la muestra para ensayo a una temperatura de 110 C 5 C y se pesa asegurando el 0,1% de la muestra.

    Desu8es del secado y pesado se coloca la muestra en el recipiente y se agrega agua hasta cubrirlo. No se deben agregar al agua detergentes, agentes dispersantes, ni ninguna otra sustancia.

    Se agita la muestra colocando el material fino en suspensión hasta obtener una separación completa de todas las partículas más finas que 75 μm de la partícula más gruesa.

    Se vierte el agua del lavado que contiene los solidos disueltos y7 en suspensión sobre el juego de tamices, con el tamiz de mayor tamaño de abertura en la posición superior.

    Se agrega una segunda carga de agua en la muestra, se agita y se decanta como antes. Se repite la operación hasta que el agua del lavado sea límpida.

    Mediante un chorro de agua se retorna el material retenido por los tamices recipientes que contiene la muestra lavada.

    Se seca la muestra del agregado lavado hasta constancia de masa, a una temperatura de 110 C 5 C, y se pesa asegurándose el 0,1% de masa original de la muestra.

    Calculo:

    Se calcula la cantidad de material fino que pasa por el tamiz IRAM 75 μm aplicando la formula siguiente:

    mf = ( ms - ml / ms ) x 100

    Siendo:

    mfcantidad de material fino que pasa por el tamiz IRAM 75 μm, por el lavado, en gr x 100 gr

    ms masa seca original de la muestra, en gr

    ml masa seca de la muestra después del lavado, en gr

    En el caso de no haber cumplido con las normas anteriores se producirán los siguientes efectos:

    -         falta de adherencia pasta - árido.

    -         hormigón fisurable por retracción.

    -         hormigón poco resistente.

    6.                Materiales de orígenes orgánicos

    Proviene de la descomposición de vegetales que origina acido tánico y derivados manifestándose como humus y mantillo, esta sustancia interviene en la hidratación del cemento retarda el tiempo de fraguado provocando una disminución de su resistencia la determinación de su presencia se realiza a través de un estudio de colorimetría según Normas IRAM 1647.

    Básicamente consiste en lavar la muestra de árido fino con una solución al 3% de hidróxido de sodio (Na OH), conocido como soda caustica. Los ácidos de la materia orgánica se neutralizan con la soda produciendo después de 24 horas de reacción, un líquido de cierta coloración que se interpreta de la siguiente manera

    Una coloración entre perceptible y amarillo claro corresponde a un árido bueno.

    Una coloración entre amarillo y amarillo pardo corresponde a un árido aun aprovechable.

    Una coloración entre pardo y pardo oscuro a un árido perjudicial.

    Sin embargo puede ocurrir que la coloración de la soda caustica sea debido a la presencia de sustancias ferrosas por lo que se realiza un último ensayo antes de descalificar al árido. Esta prueba consiste en hacer un ensayo de comparativo de resistencias mecánicas a compresión entre dos morteros uno preparado con la arena en estudio y otra preparada con la misma arena previamente lavado según IRAM 1512. Si la resistencia a los 7 días del primero alcanza el 95% del segundo hormigón estamos en presencia de un árido aceptable. El lavado del árido elimina humus vegetal o mantillo.

    Materia orgánica(IRAM 1647-94):

    El índice colorimétrico en el ensayo según norma IRAM 1647, debe ser menor de 500 mg/kg (500 ppm.).

    Si el agregado fino no cumple la condición anterior debe ser rechazado, excepto si al ser sometido a un ensayo comparativo de resistencia de morteros arroja una resistencia media de rotura a compresión, a la edad de 7 días, no inferior al 95 % de la que desarrolle un mortero de las mismas proporciones que el anterior, que contenga el mismo cemento y una porción de la muestra del agregado en estudio, previamente lavada con una solución de hidróxido de sodio en agua al 3,0 %, seguida de un completo enjuague en agua. El tratamiento indicado del agregado fino debe ser

    Repetido hasta que al realizar el ensayo colorimétrico se obtenga un color más claro que el patrón (índice colorimétrico menor de 500 ppm.). Antes de preparar el mortero se debe verificar mediante un indicador (fenolftaleína) que el hidróxido de sodio fue totalmente eliminado. Después de realizar todas las operaciones indicadas, el módulo de finura de la arena lavada no debe diferir más de 0,10 con respecto al de la arena antes del tratamiento.

    •        Reactivos:

    -         cloruro de hierro (III) hexahidratado.

    -         cloruro de cobalto (II) hexahidratado.

    -         ácido clorhídrico.

    -         hidróxido de sodio; solución al 3 g/100 ml.

    -         agua para análisis.

    •        Instrumental:

    -         estufa regulada a una temperatura como máximo a 45 c.

    -         instrumental de vidrio de uso habitual en laboratorios

    -         balanza que permita asegurar el 0,1 g.

    •        Procedimiento:

    -         se separa por cuarteo aprox 500 gr de la muestra en estado húmedo y se seca al aire o en estufa.

    -         la solución tipo, destinada a la comparación colorimétrica, se prepara disolviendo 9 g de cloruro de hierro(II) hexahidratado y 1 gramo de cloruro de cobalto (II) hexahidratado en 100 ml de agua para análisis a la que se le agrega un tercio de su volumen de ácido clorhídrico. se coloca la solución en una probeta de 500 ml, se tapa, se sacude y se deja en reposo durante 24 hs.

    -         simultáneamente con la preparación de la solución, se coloca en una probeta de 500 ml una cantidad e muestra hasta enrazar los 150 ml y se agrega hidróxido de sodio hasta completar los 235 ml, se tapa la probeta, se sacude y se deja en repos 24 hs.

    -         luego se compara el color del líquido de la probeta con el de la solución tipo. y si fuera igual o mas oscura que este se considera que el agregado contiene mas de 500 mg/ kg de materia orgánica

    7.                Reacción Álcali - Árido (R.A.S)

    Un tipo de árido muy peligroso es aquel que posee en su matriz sílice o vidrio amorfo. Estos componentes con el tiempo y en presencia de agua, racionan químicamente con los álcalis del cemento portland estos son óxidos de sodio (Na OH) y de potasio (OK2) dando lugar a fuertes expansiones que desintegran al H.

    Intervienen 3 parámetros: áridos con sílice reactiva; cemento con alto contenido en álcalis , agua. Por otra parte la temperatura del medio también influye.

    El contenido mínimo de álcali para que se produzca la reacción álcali-arido es del 0,6% de equivalente de oxido de sodio respecto a la cantidad total del cemento, la expansión del H es mayor mientras mayor sea este porcentaje.

    Las sust. Que pueden ser atacadas por álcali del cemento son diversas composiciones de sílice en estado amorfo o cristalizado o tensionada. Ej cuarzo fracturado, esquisitos silícicos, horstenos, horstenos con cuarzo, calizas silíceas entre otros.

    Los ensayos que se realizan para determinar el RAS son:

    -      Examen petrográfico de los áridos

    -      Prueba química

    -      Prueba de la barra de mortero

    -      Prueba acelerada de la barra de mortero

    Examen petrográfico de los áridos

    El estudio lo realiza un geólogo y el detalle de la ejecución del examen esta descrito en la Norma IRAM 1649. Consiste en determinar la composición mineralógica de los áridos y de detectar la presencia de algunas de las formas de sílice reactivas descritas anteriormente. Las Normas IRAM 1512 (Agregado Fino para H) y IRAM 1531 (Agregado Grueso) indican los limites porcentuales máximos permitidos para algunas de estas sustancias llamadas deletéreas. El examen se realiza con muestras representativas del yacimiento donde e se extraerá el árido.

    En el caso de que el examen detecte la presencia de alguna forma de silicio reactiva el árido se califica como potencialmente reactivo, es decir el árido puede ser atacado por álcalis esto es una alerta sobre el materia a utilizar. EL paso siguiente es realizar otro ensayo más contundente que confirme la potencialidad del R.A.S.

    Prueba química IRAM 1650

    Método para una evaluación rápida del árido. En 24 hs se tiene un pronóstico del posible comportamiento del material pétreo. La experiencia demostró que los resultados obtenidos por este método son dudosos por lo que se descarto este método.

    Prueba de la barra de mortero IRAM 1637

    Este es el método más confiable para determinar la potencialidad del RAS y a su vez el que más tiempo demanda (un plazo de 6 meses como mínimo). El agregado sometido a examen debe tener una gradación similar a una arena, por lo tanto si se trata de áridos grueso es necesario triturarlo. Se prepara un H con el agregado en estudio, cemento portland cuyo contenido en álcalis sea mayor a 0,6% y agua. Con este mortero se moldean probetas prismáticas de 25mm X 25 mm X 250 mm

    Llamadas barras, Se mide la longitud inicial y luego se almacenan en agua a 38C. Se vuelve a medir la longitud a los 3, 6 y 12 meses.

    Interpretación:

    Si la probeta se expande más de 0,05% a los tres meses y más del 0,10% a los seis meses se clasifica como árido peligroso cuyas probabilidades de reaccionar con álcalis son elevadas.

    También se examinan las caras de la probeta puesto que el RAS deja fisuras en formas de mapas, e hinchamiento localizado en las caras.

    Método de ensayo acelerado NBRI

    Permite definir a los 16 días el posible comportamiento de un arido calificado como potencialmente reactivo por el examen petrográfico. La metodología es según a la Norma IRAM 1674. Es similar al de la barra de mortero solo que aprovecha el efecto que produce la modificación de dos variables la temperatura y la concentración de álcalis sobre la velocidad de la reacción, respecto a la que se obtiene a 38C en el método clásico.

    Medios para controlar la potencialidad del RAS

    Si se conocen que son potencialmente reactivos los áridos, lo lógico es no emplearlos en nuestra obra. Es decir debemos reemplazarlos por otro que no tenga este problema, o se puede optar por las siguientes opciones:

    Usar el árido potencialmente reactivo con un cemento portland de bajo contenido de álcali.

    Usar el árido reactivo con el cemento portland previsto (con álcali >0,6%) adicionando puzolana reactiva capaz de inhibir la RAS.

    Usar el árido reactivo con un cemento portland de bajo contenido de álcali y una puzolana reactiva capaz de inhibir la RAS.

    AGUA EN EL HORMIGON

    El CIRCSOC 201-02 establece que el agua proveniente de red es apta para uso de elaboración de H.

    El agua es un componente primario en el H y por su efecto de aglomerante es responsable de las propiedades de la mezcla.

    Las normas IRAM rige la calidad del agua de mezclado y curado IRAM 1601

    Agua para morteros y hormigones de cemento Portland el objetivo es establecer los requisitos que debe cumplir, las condiciones de recepción y los métodos de ensayo del agua destinada al a preparación y/o curado de morteros y hormigones de cemento portland. El CIRSOC 201-02 Cap. 3.3.1 establece que el agua portable proveniente de la red se considera apta y establece que el agua para lavar los agregados, mezclar y curar el hormigón debe cumplir con los requisitos indicados por la norma.

    Requisitos Físicos

    Debe cumplir con:

    1.    Tiempo de fraguado

    Los tiempos de principio y fin de fragüe según IRAM 1619 se determinan midiendo la profundidad de penetración de la aguja de vicat, en la pasta de cemento. La Norma IRAM 1601 establece que los tiempos de fraguado obtenidos con la pasta en H con el agua a examinar con respecto a los obtenidos con la pasta patrón no deben ser inferiores al 90% para el principio ni superiores al 110% para el fin de fragüe.

    2.    Resistencia a la compresión

    Al efectuar el ensayo de resistencia a la compresión, según IRAM 1622 "Método de determinación de resistencia a compresión del cemento portland", NO se debe producir una reducción mayor del 10% de la resistencia a compresión obtenidos con probetas moldeadas de la mezcla preparada con el agua en estudio, respecto a los obtenidos con las probetas preparadas con la mezcla amasada con agua para análisis.

    Requisitos Químicos

    Los requisitos químicos según IRAM 1601 que debe cumplir el agua de lavado y mezclado de morteros y hormigones se presentan en la tabla.

    Se considera apta el agua cuando cumple la totalidad de los requisitos físicos y químicos expresados anteriormente.

    A continuación se presentan los posibles efectos que causan en morteros y hormigones la presencia de sustancias perjudiciales en el agua.

    Bibliografía

    Prontuario del Hormigón de Alfred Hummel.

    Tecnología del Concreto - Tomo I- de Adams M. Neville.

    Durabilidad del Concreto - IMCYC.

    Normas IRAM.

    Reglamento CIRSOC 201-2002 - INTI.

    Apuntes de clase de Tecnología de los Materiales Facultad Regional Córdoba.

    Apuntes de Tecnología de los Materiales Ing. Ricardo R. Rissi.

    Este apunte fue enviado por su autor en formato DOC (Word). Para poder visualizarlo correctamente (con imágenes, tablas, etc) haga click aquí o aquí si desea abrirla en ventana nueva.


    Votar

    Ingresar una calificación para del 1 al 10, siendo 10 el máximo puntaje.

    Para que la votación no tenga fraude, solo se podrá votar una vez este recurso.

    Comentarios de los usuarios


    Agregar un comentario:


    Nombre y apellido:

    E-Mail:

    Asunto:

    Opinión:



    Aún no hay comentarios para este recurso.

    Sobre ALIPSO.COM

    Monografias, Exámenes, Universidades, Terciarios, Carreras, Cursos, Donde Estudiar, Que Estudiar y más: Desde 1999 brindamos a los estudiantes y docentes un lugar para publicar contenido educativo y nutrirse del conocimiento.

    Contacto »
    Contacto

    Teléfono: +54 (011) 3535-7242
    Email:

    Formulario de Contacto Online »
